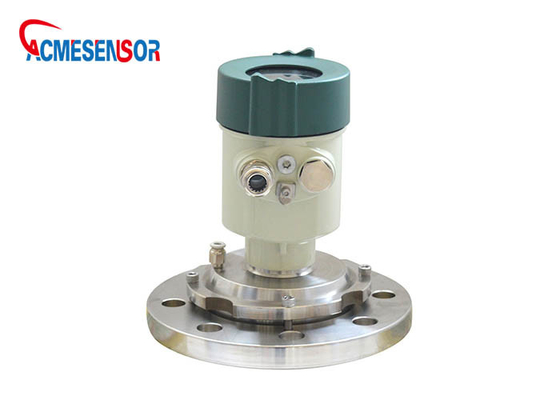

سطح سنج رادار موج مدولاسیون فرکانس پیوسته Acmesensor 80G
سطح سنج رادار موج مدولاسیون فرکانس پیوسته 80G
توضیحات محصول:
چه ویژگی های سطح سنج رادار؟
سنسور یک ابزار اندازه گیری سطح رادار فرکانس بالا 26G است که حداکثر فاصله را تا 70 متر اندازه گیری می کند.آنتن با بهینه‌سازی بیشتر، ریزپردازنده جدید سریع می‌تواند سیگنال‌ها را با سرعت بالاتری پردازش کند، این ابزار را می‌توان در راکتورها، سطل ذخیره‌سازی حالت جامد و برخی شرایط اندازه‌گیری پیچیده استفاده کرد.
این سری رادار FMCW است که در فرکانس 76-81 گیگاهرتز کار می کند که حداکثر برد اندازه گیری آن 120 متر و حداقل منطقه کور 8 سانتی متر است.این برنامه از برنامه های 4 سیم و 2 سیم پشتیبانی می کند.فرکانس کاری بالاتر و طول موج کوتاهتر آن را برای کاربردهای جامد، از جمله مواردی که گرد و غبار شدید و دمای بالا تا + 200 درجه سانتیگراد دارند، ایده آل می کند.این رادار شامل یک مدار الکترونیکی است که به یک آنتن لنز و فلنج برای موقعیت یابی سریع و آسان متصل شده است.
پارامترهای محصول
|
فرکانس
|
پهنای باند 76 گیگاهرتز ~ 81 گیگاهرتز، 5 گیگاهرتز FMCW
|
|
محدوده اندازه گیری
|
x0: 0.3 متر تا 60 متر
x1: 0.08 متر تا 30 متر x2: 0.6 متر تا 120 متر |
|
دقت اندازه گیری
|
± 1 میلی متر
|
|
زاویه پرتو
|
3 درجه/6 درجه
|
|
حداقل ثابت دی الکتریک اندازه گیری شده
|
>=2
|
|
قدرت
|
15 ~ 28 VDC
|
|
خروجی سیگنال
|
2x: 4 ~ 20mA یا RS-485
3x: 4 ~ 20 میلی آمپر |
|
خروجی خطا
|
3.8 میلی آمپر، 4 میلی آمپر، 20 میلی آمپر، 21 میلی آمپر، نگه دارید
|
|
محفظه
|
آلیاژ آلومینیوم، فولاد ضد زنگ
|
|
نوع آنتن
|
آنتن لنز / آنتن ضد خوردگی / فلنج ایزوله شده توسط کوارتز
|
|
دمای فرآیند
|
T0: -40~85℃;T1: -40~200℃؛T2: -40~500℃;T3: -40 ~ 1000 ℃
|
|
فشار فرآیند
|
-0.1~2MPa
|
|
اندازه محصول
|
Ø100*270mm
|
|
ورودی کابل
|
M20 * 1.5
|
|
کابل های توصیه شده
|
AWG18 یا 0.75 میلی متر مربع
|
|
کلاس حفاظتی
|
IP67
|
|
درجه ضد انفجار
|
ExdiaIICT6
|
|
روش نصب
|
نخ یا فلنج
|
مشخصات محصول
برنامه های کاربردی:
