توضیحات محصول

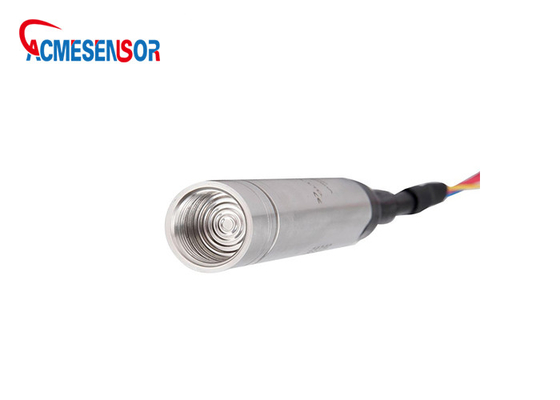

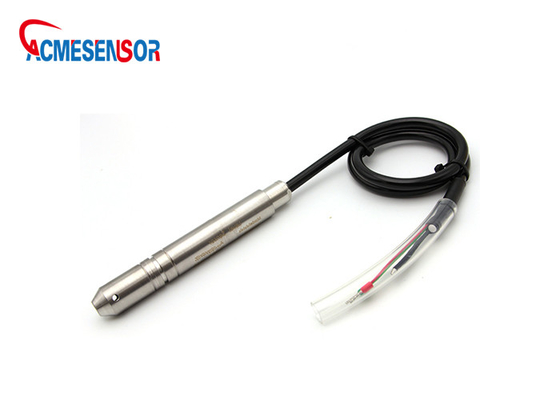

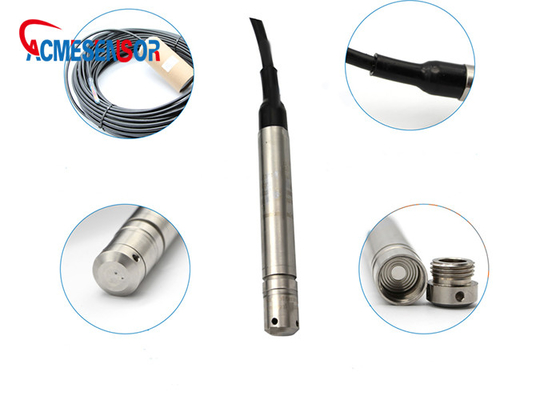

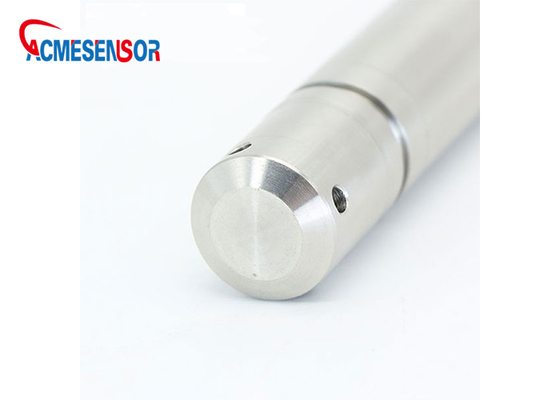

فرستنده سطح APT310 ساختار و کاربردهای ویژه ای دارد.این کابل دارای دقت بالا، حجم کم، پایداری، مقاومت در برابر سایش، روغن، اسید و قلیایی و کابل سرب گاز با شدت بالا است که می تواند شرایط مختلف اندازه گیری را برآورده کند.این محصول به طور گسترده در تصفیه فاضلاب، رودخانه ها و دریاچه ها و همچنین کانال ها، رودخانه های بزرگ، مخازن آب و نظارت بر خط ساحلی استفاده می شود. این محصول دارای گواهینامه ایمنی ذاتی، گواهینامه ضد انفجار و گواهینامه CE است. قطبیت
امکانات
* دیافراگم فولاد ضد زنگ 316L
* سلول فشار MEAS TE، 0.25٪ FS، 0.5٪ FS
*طول قطر فقط Ø19 میلی متر
* سطح بین 50 سانتی متر تا 600 متر است
*ضد تداخل قوی، ثبات طولانی مدت
* طراحی ضد آب پلاستیکی کامل مهر و موم شده IP68
* دامنه وسیع، در دسترس برای نوع سنج، مطلق و مهر و موم شده
*-35°C~125°C محدوده دمای کاری گسترده
*کار طولانی مدت در دمای پایین -30 درجه سانتیگراد
* رد EMI/RFI * ولتاژ بیش از حد، قطبیت معکوس و حفاظت از اتصال کوتاه
*مشتریان می توانند طول کابل PU، PE یا PTFE را سفارشی کنند
|
ویژگی سنسور فشار سری APT300
|
||||
|
1
|
سنسورهای سرامیکی تکنولوژی آلمان، طراحی 10 ساله
|
|||
|
2
|
تراشه پردازش یکپارچه ویژه Ti در مدار استفاده می شود
|
|||
|
3
|
جبران دمای خودکار -40~80
|
|||
|
4
|
پایداری بلند مدت برتر، رانش دمای پایین، حساسیت بالا
|
|||
|
5
|
اتصال الکتریکی چندگانه اختیاری و نصب آسان است
|
|||
|
7
|
محدوده وسیع، در دسترس برای نوع سنج، مطلق و مهر و موم شده
|
|||
|
8
|
سیستم های HVAC · انرژی و تصفیه آب
|
|||
|
9
|
رد EMI/RFI
|
|||
اطلاعات اندازه
مشخصات ساخت
دمای محیط: 25 درجه سانتیگراد (مگر اینکه مشخص شده باشد)
|
پارامتر
|
داده ها
|
||||||
|
دامنه فشار
|
0~0.01....10MPa / 0-0.5M......500mH2O
|
||||||
|
نوع فشار
|
سنج (G)، مطلق (A)
|
||||||
|
فشار بیش از حد
|
200% FS
|
||||||
|
فشار ترکیدگی
|
300% FS
|
||||||
|
سیم الکترونیکی
|
2 سیم
|
3 سیم
|
|||||
|
سیگنال خروجی
|
4 ~ 20 میلی آمپر
|
0~5VDC
|
1~5VDC
|
0~10VDC
|
0.5 ~ 4.5 VDC
|
متریک رادیویی 0.5 تا 4.5 ولت
|
RS485 Modbus RTU
|
|
منبع تغذیه
|
12 ~ 30VDC، مقدار معمولی: 24VDC
|
10 ~ 30 VDC
|
10 ~ 30 ولت دی سی
|
12 ~ 30 ولت دی سی
|
5 ولت DC
|
5 ولت DC ± 5٪
|
10-30VDC╱
3-5VDC |
|
دقت
(شامل: غیرخطی بودن، تکرارپذیری، پسماند، رانش صفر، رانش کامل) |
≤0.1%FS ≤0.15% ≤0.2%FS ≤0.25%FS(نوع) ≤0.5%FS(حداکثر)
|
||||||
|
ثبات دراز مدت
|
≤0.2% FS/سال
|
||||||
|
دمای کاری
|
−25℃~85℃ −40℃~100℃ (سفارشی)
|
||||||
|
دمای ذخیره سازی
|
-40 ~ 125 ℃
|
||||||
|
جبران درجە حرارت
|
-10℃~80℃ (استاندارد)
|
||||||
|
دمای ضریب صفر
|
± 0.1% FS/°C
|
||||||
|
دما. ضریب دهانه
|
± 0.05% FS/°C
|
||||||
|
مقاومت عایق
|
100MΩ@250VDC
|
||||||
|
سازگار با متوسط
|
آب یا سازگار با فولاد ضد زنگ 316 لیتری
|
||||||
|
محافظت از اتصال کوتاه
|
آره
|
||||||
|
حفاظت از قطبیت معکوس
|
آره
|
||||||
|
اتصال الکترونیکی
|
کابل ثابت و ضد آب IP68
|
||||||
|
رابط فشار
|
فشار سنج؛گیج مهر و موم شده و اختیاری مطلق
|
||||||
|
مواد غشای فشار
|
فولاد ضد زنگ 316 لیتر
|
||||||
|
زمان پاسخگویی (10%~90%)
|
≤10 میلی ثانیه (به 90% FS افزایش می یابد)
|
||||||
|
شوک ویبره
|
10 گرم/5 ~ 2 کیلوهرتز، محورهای X/Y/Z/20 گرم نیم سینوس 11 میلی ثانیه
|
||||||
|
ضدآب
|
IP68
|
||||||
|
کابل اختیاری
|
کابل PE (ضد آب)؛کابل PUR (ضد روغن)؛کابل PTFE (ضد خوردگی)
|
||||||
|
تایید گواهی
|
گواهی CE موجود است.
|
||||||
|
استاندارد EMC
|
EN 61326-1:2013؛EN 61326-2-3:2013 EN 61000-6-2:2005;EN61000-6-4:2007+A1
|
||||||
|
وزن
|
وزن خالص حدود 0.35 کیلوگرم است، وزن بسته بندی کامل حدود 1.0 کیلوگرم است (شامل کابل 2 متری)
|
||||||
نمودار شماتیک روش نصب رایج
1. اندازه گیری سطح چاه عمیق
فرایند تولید
بسته بندی و حمل و نقل
اطلاعات استعلام
برای اینکه مناسب ترین ترانسمیتر فشار را به شما توصیه کنیم و یک نقل قول دقیق انجام دهید، لطفاً اطلاعات زیر را ارائه دهید و زمانی که می خواهید استعلام بگیرید، آن را برای فروش ما ارسال کنید، با تشکر!
